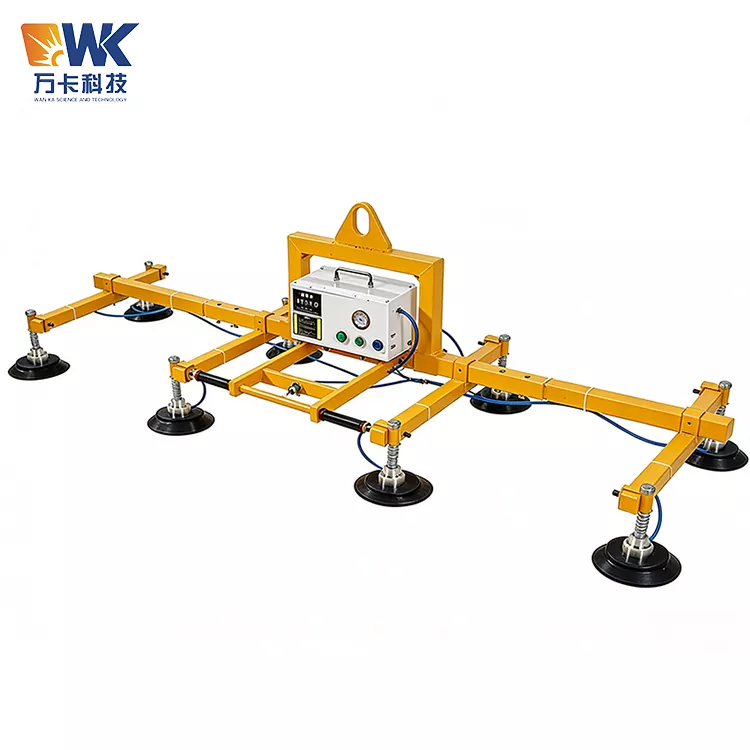

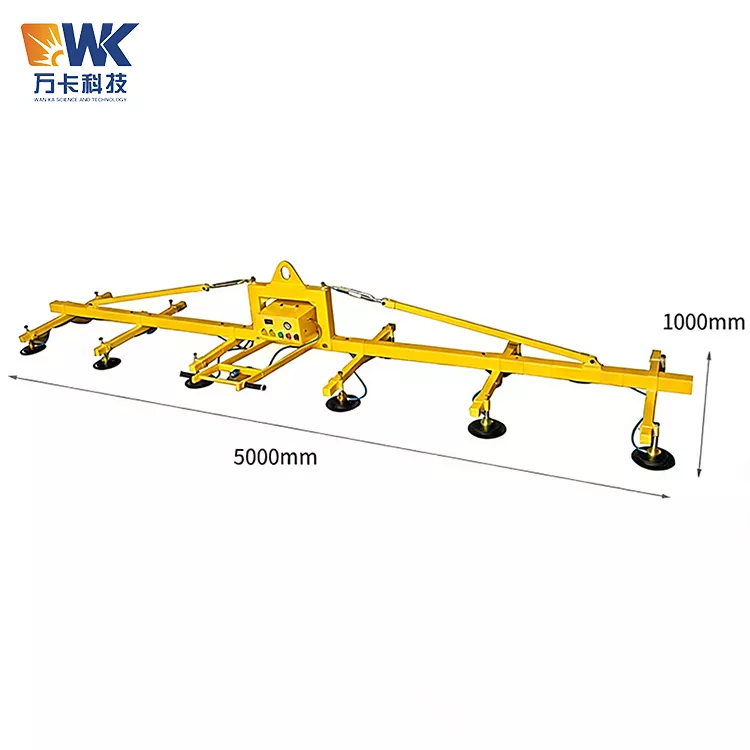

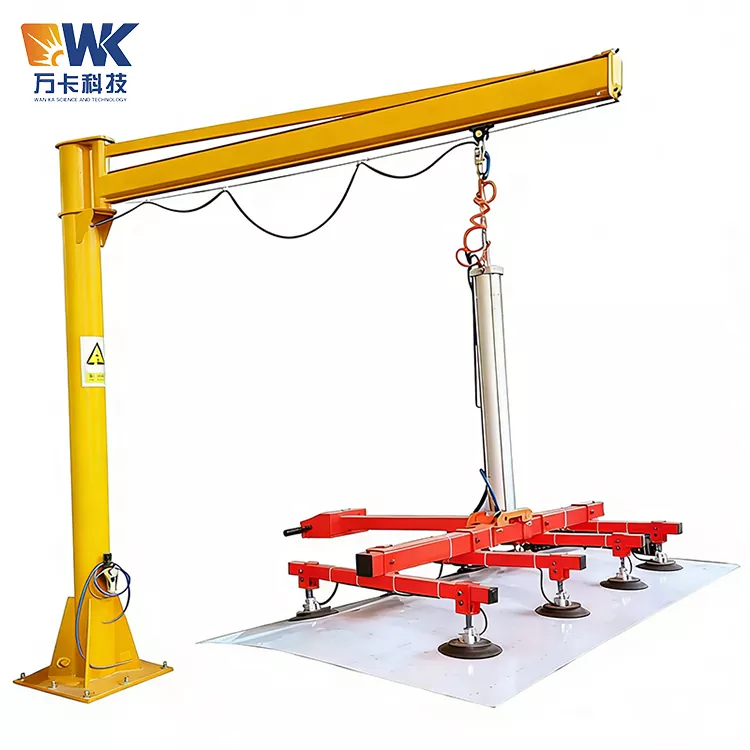

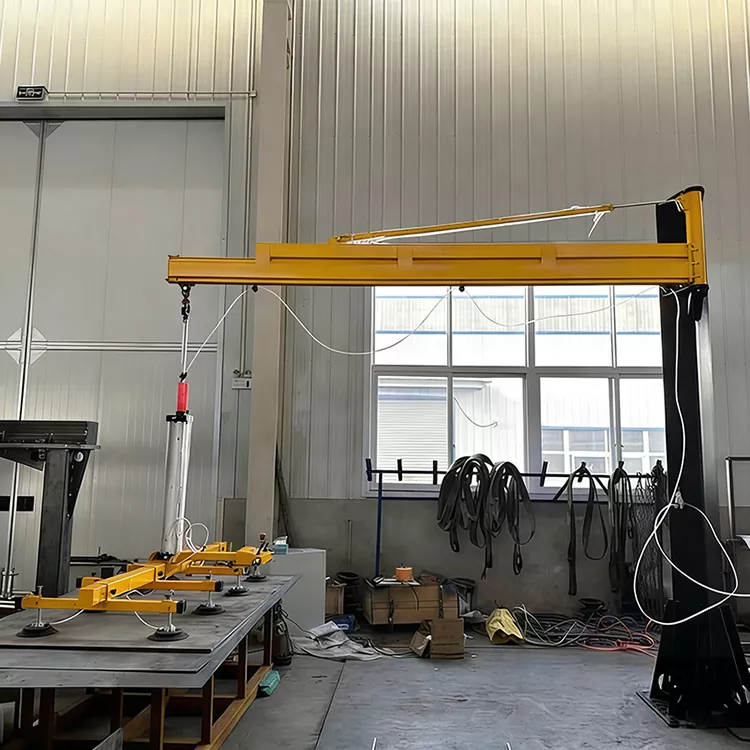

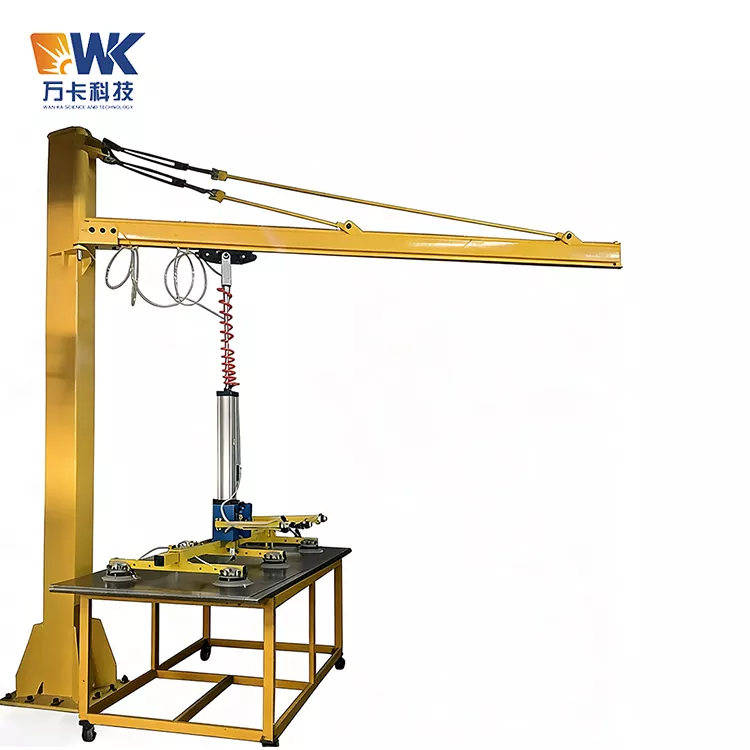

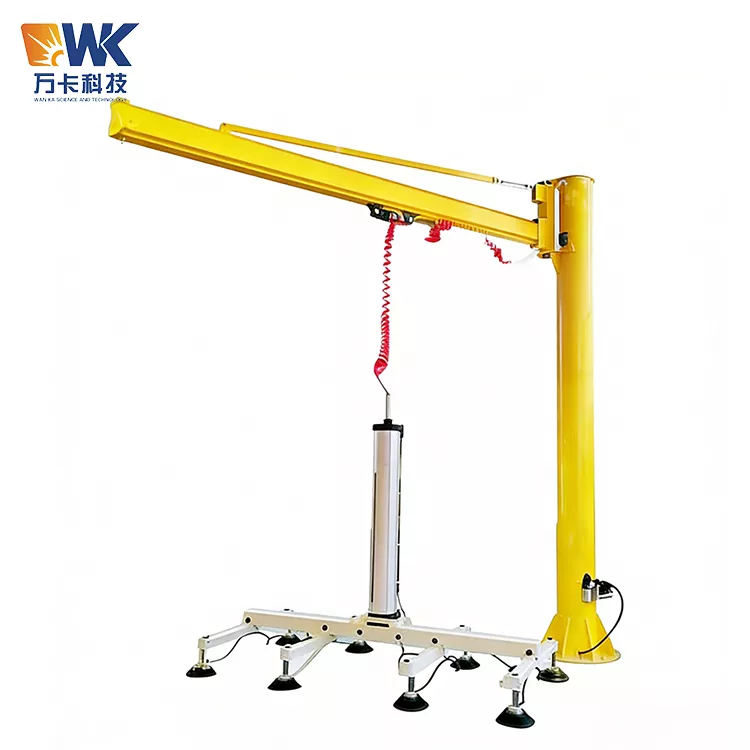

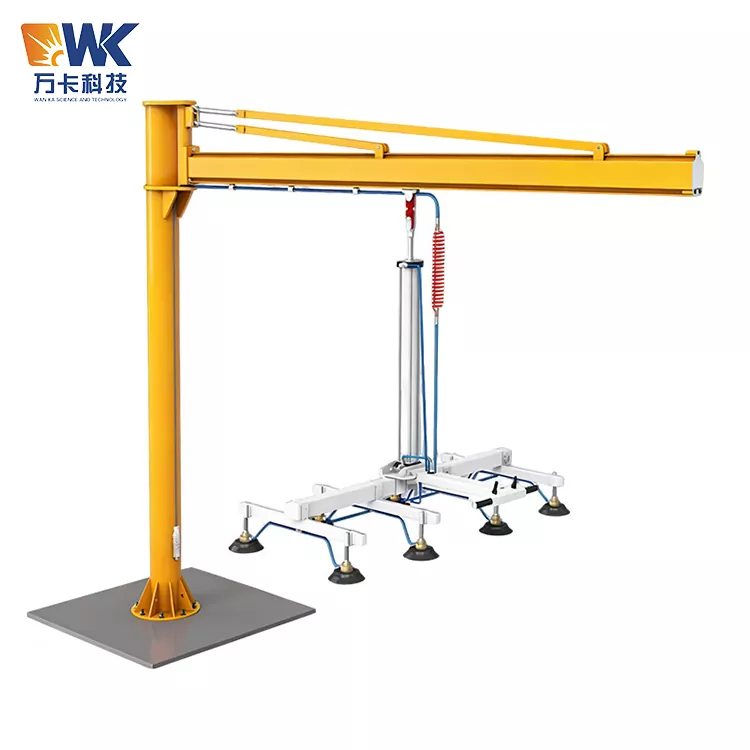

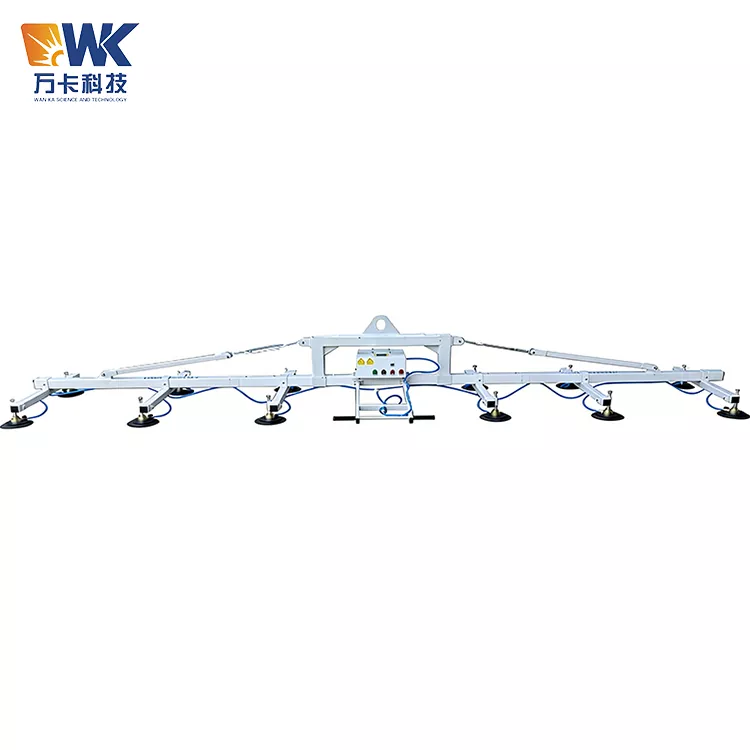

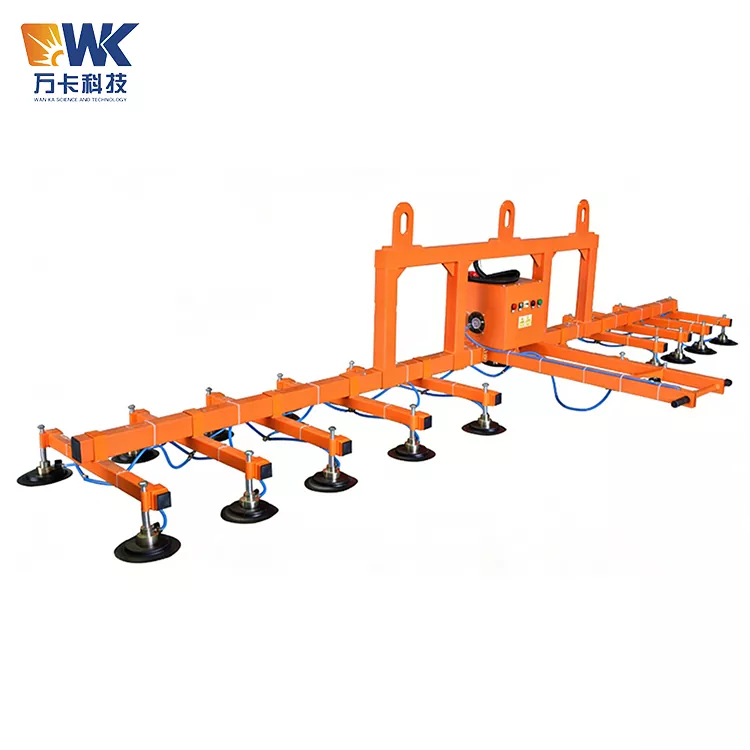

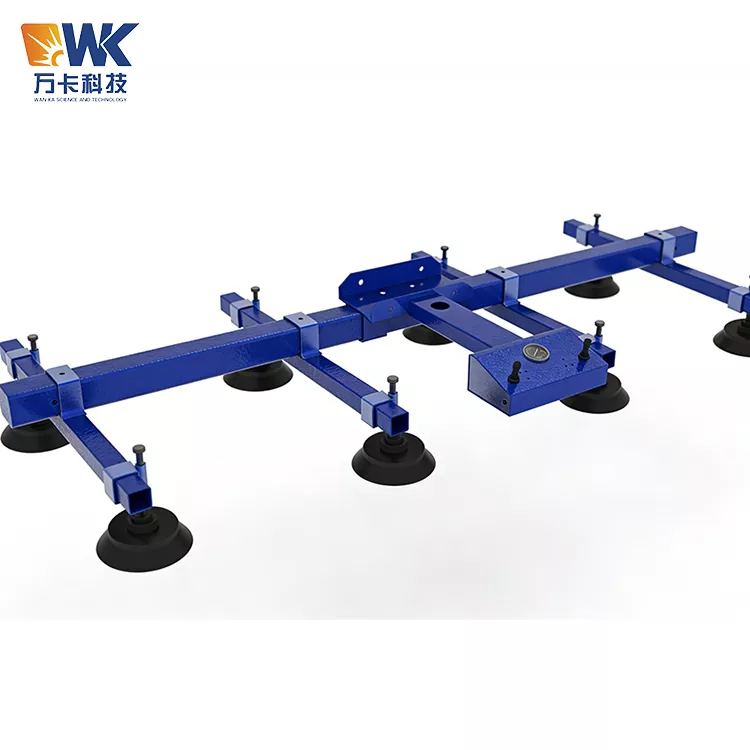

1325 석션 컵 레이저 로더

진공 그리퍼, 진공 흡입 컵 또는 진공 핸들링 기계로도 알려진 Wanka Factory에서 공급하는 1325 흡입 컵 레이저 로더는 진공 흡입 원리를 기반으로 한 자동화 핸들링 장치입니다.

작동 원리

이는 오일 프리 회전 날개 진공 펌프를 사용하여 흡입 컵과 작업물 표면 사이의 공기를 추출하여 음압을 생성합니다. 그런 다음 대기압을 활용하여 공작물을 단단히 부착합니다. 진공도가 설정값(일반적으로 -60kPa ~ -80kPa)에 도달하면 시스템은 자동으로 흡착 상태를 유지합니다. 작업자는 핸들이나 원격 제어 장치를 통해 들어 올리기, 이동, 회전 및 해제와 같은 작업을 완료할 수 있으므로 시트 재료를 재료 플랫폼에서 처리 장비로 빠르고 안전하게 이동할 수 있습니다.

목적

1325 시리즈 진공 리프팅 기계는 무엇을 할 수 있습니까? 다양한 편평하고 조밀하며 불투과성 시트재의 운송에 적합합니다.

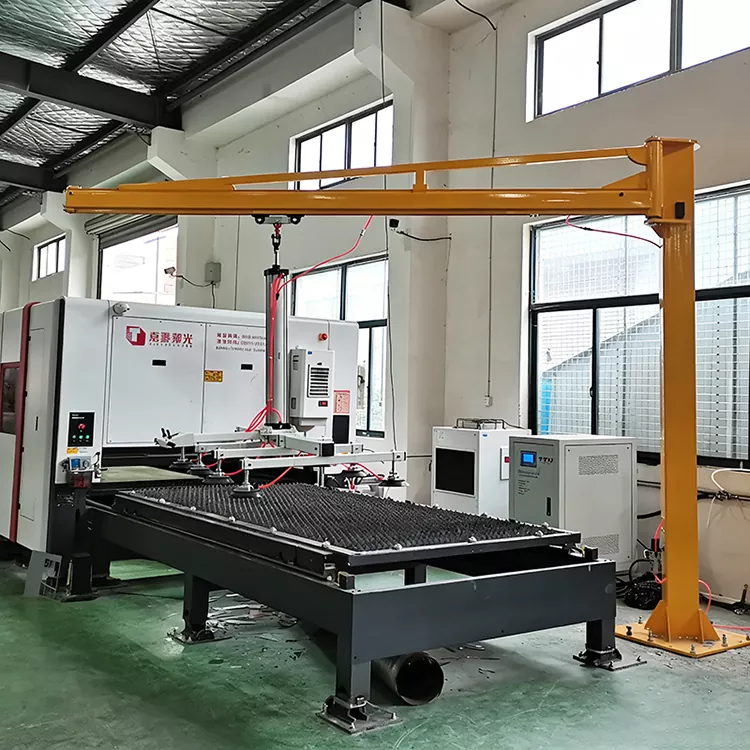

일반적인 응용 분야에는 탄소강판, 스테인레스강판, 알루미늄판, 구리판 및 기타 금속 시트가 포함됩니다. 유리(강화유리, 합판유리, 커튼월 유리); 돌, 대리석 판; 목재판, 복합판, 샌드위치판; 플라스틱 시트도 마찬가지다. 레이저 절단기의 자재 로딩 및 언로딩, CNC 펀칭기의 공급, 전단기의 시트 운송과 같은 시나리오에서 1325 시리즈 진공 리프팅 기계는 기존의 수동 플레이트 리프팅 또는 크레인 호이스팅을 대체하여 한 사람이 작업하고 손상 없는 운송을 가능하게 합니다.

핵심 장점 및 판매 포인트

1325 모델 진공 흡입 리프팅 기계가 시장에 나와 있는 수많은 유사한 제품 중에서 눈에 띄는 핵심 장점은 주로 다음과 같은 6가지 측면에 있습니다.

1. 중형 시트 재료에 정확하게 적용됩니다.

2. 이중 정전 안전 보장.

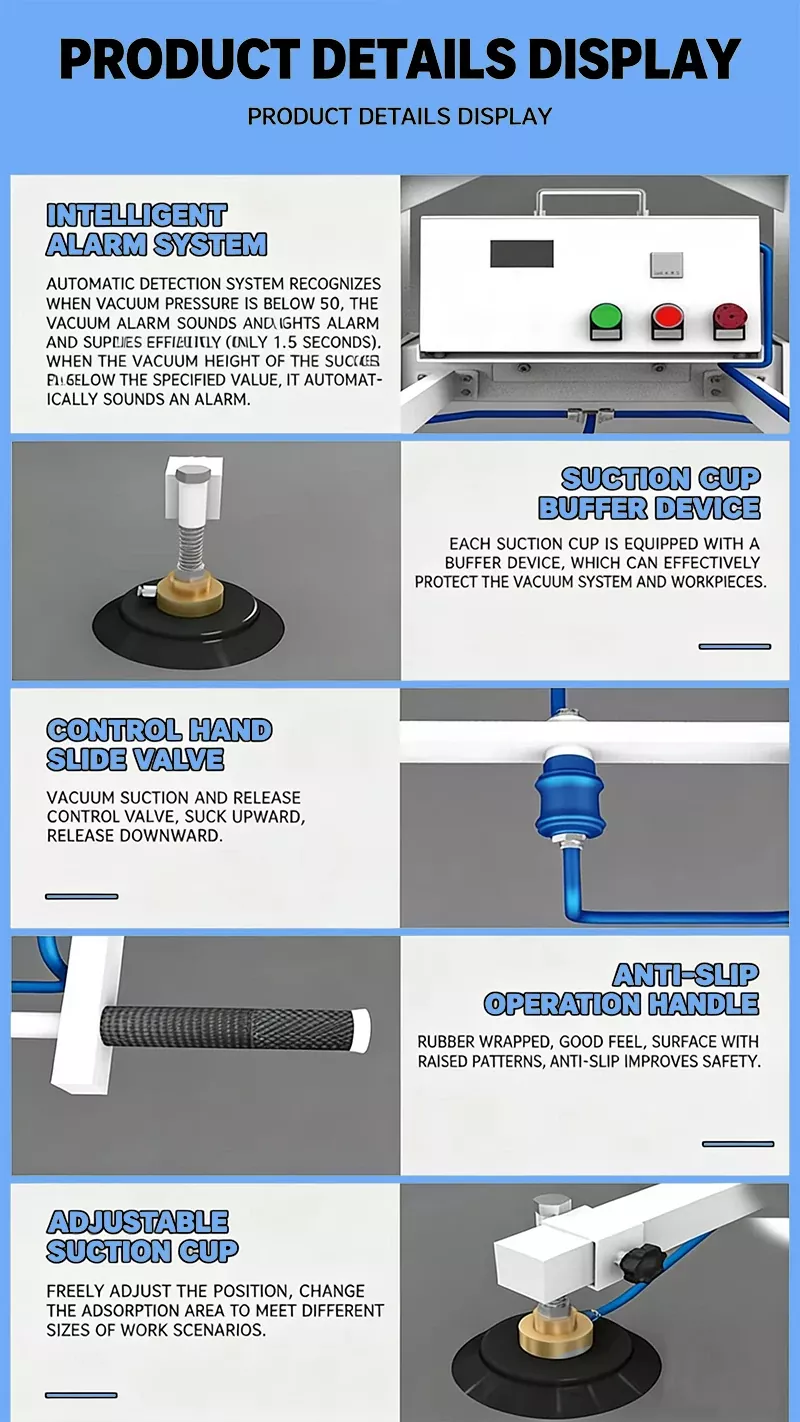

3. 실시간 모니터링을 위한 소리 및 빛 경보.

4. 흡입 컵용 이중 스프링 완충기 설계.

5. 유지 보수가 필요 없는 수입 오일 프리 진공 펌프.

6. 한 사람이 작업할 수 있는 인체공학적 디자인.

일반적인 오용 경고

1325 석션컵 레이저 로더를 실제로 사용할 때 다음과 같은 잘못된 작동이 가장 일반적이며 이를 방지하려면 특별한 주의가 필요합니다.

흡착컵과 작업물 표면의 접촉 불량으로 인해 접착력이 저하됩니다. 이는 가장 일반적인 작동 오류입니다. 작업물 표면이 기름, 먼지, 습기 또는 녹으로 오염되면 흡입 컵 립의 밀봉 효과가 손상되어 진공이 형성되지 않거나 지속적으로 감소하게 됩니다. 작업 전, 깨끗한 천으로 흡착컵과 작업물 표면을 닦아주는 것이 필수입니다. 또한, 흡입 컵은 완벽하게 정렬되어 작업물 표면에 수직으로 접착되어야 합니다. 비스듬하게 접착되면 밀봉 성능이 저하되고 흡입력이 손실됩니다.

과부하 사용은 안전을 농담으로 취급하는 것과 같습니다. 각 1325형 진공 흡입 리프팅 기계는 명확하게 정의된 정격 부하 용량을 가지고 있습니다(표준 구성은 일반적으로 400kg ~ 500kg입니다). 과부하 사용은 가장 위험한 운영 오류 중 하나입니다. 장비에는 과부하 시동을 방지하기 위해 진공 압력 스위치가 장착되어 있지만 작업자는 보호 장치에 의존해서는 안 되며 정격 부하 범위 내에서 엄격하게 사용해야 합니다. 안전율은 2배 이상이어야 합니다. 정격 하중이 400kg인 경우 설계 실제 흡착력은 800kg 이상이어야 합니다. 이는 과부하를 허용하지 않고 오히려 예상치 못한 상황에 대비한 안전 여유를 남겨두는 것입니다.

전원 차단 보호 기능 테스트를 무시합니다. 일부 사용자는 장비 인수 또는 일상 사용 중에 전원 차단 보호 기능에 대한 효과적인 테스트를 수행한 적이 없습니다. 올바른 접근 방식은 장비가 최대 부하일 때 전원을 직접 차단하고 작업물이 흡착된 상태로 유지되는 시간을 관찰하는 것입니다. 낙하 시간이 5분 미만이면 전원 차단 보호 기능에 문제가 있을 수 있음을 나타냅니다. 이 테스트는 정기 유지보수 기간 동안 매번 수행해야 합니다.

필터의 잘못된 설치 방향으로 인해 자주 막히는 현상이 발생했습니다. 필터는 수직 위쪽으로 설치해야 합니다. 수직으로 설치하면 먼지와 입자가 중력에 의해 바닥에 침전됩니다. 하단 커버를 열면 청소가 가능합니다. 수평으로 설치할 경우 먼지가 가라앉지 않고 필터 엘리먼트를 지속적으로 오염시켜 필터 엘리먼트가 조기에 막히게 되어 자주 교체해야 합니다. 승인을 위한 장비 점검 시 필터의 설치 방향을 반드시 확인하십시오.

진공 펌프 보호를 무시하면 수명이 단축될 수 있습니다. 1325형 진공흡입 리프팅 장치를 사용하여 철판, 유리 등 불투과성 물체를 흡착하는 경우, 진공 펌프는 최대 진공도에 도달할 때까지 계속 작동한 후 공기 흐름을 멈춥니다. 이로 인해 펌프 헤드가 과열될 수 있습니다. 일반 장비에는 진공 펌프 보호 밸브(블리드 밸브)가 장착되어 있어야 합니다. 이 밸브는 진공이 최대 값에 도달하면 자동으로 열리고 찬 공기가 유입되어 펌프 헤드를 냉각시킵니다. 장비에 이 보호 밸브가 없으면 진공 펌프의 수명이 보통 10년 이상에서 약 2년 정도 단축될 수 있습니다. 1325형 진공흡입 리프팅 기계를 구매할 때, 공급업체에 이 구성을 확인하는 것이 필요합니다.

고무 흡입 컵이 부식성 물질과 접촉하게 됩니다. 고무 흡착 컵은 산, 알칼리, 기름 얼룩 또는 날카로운 물체와 접촉해서는 안 됩니다. 이러한 물질은 고무의 노화와 균열을 가속화하여 밀봉 성능을 저하시킵니다. 보관 시 1325형 진공 흡입 리프팅 기계는 건조하고 깨끗한 환경에 보관해야 하며 직사광선을 피해야 합니다.

포장방법

1325 석션 컵 레이저 로더는 모듈식 분해 포장 방식을 채택합니다. 공장을 떠나기 전에 장비는 메인 빔 어셈블리, 크로스빔 어셈블리(흡입 컵 포함), 진공 펌프 장치, 제어 시스템(전기 제어 상자 및 핸들 포함), 캔틸레버 및 회전 어셈블리, 연결 파이프라인 및 액세서리 패키지 등의 주요 구성 요소로 분해됩니다. 각 구성 요소는 독립적으로 패키지됩니다.

메인 빔과 크로스 빔 및 기타 대형 강철 구조 구성 요소는 강철 프레임으로 고정 및 포장됩니다. 바닥은 강철 트레이이고 4면은 앵글 강철로 강화되었으며 외부는 방수 플라스틱 필름과 직조 직물로 덮여 있어 옥외 쌓기 및 보관에 적합합니다. 흡착컵 구성품은 진주솜 패딩 + 판지 상자로 포장되어 있으며, 각 흡착컵은 운송 중 변형을 방지하기 위해 별도로 포장되어 있습니다. 진공 펌프 장치는 나무 상자에 포장되어 있습니다. 내부는 폼과 진주면으로 완전히 채워져 있으며 나무 상자 외부에는 "위로", "방습" 및 "깨지기 쉬운"과 같은 국제 일반 운송 라벨이 표시되어 있습니다. 제어 시스템과 정밀 부품은 정전기 방지 백 + 진주면 + 판지 상자로 포장됩니다. 연결 파이프 및 액세서리 패키지는 비닐 봉지 + 판지 상자로 밀봉되어 있습니다.

모든 포장재는 국제 해상 운송 표준을 준수하며 방습, 충격 방지 및 방청 기능을 가지고 있습니다. 나무박스 포장은 ISPM 15 국제식물위생기준을 충족하는 무농약처리 합판을 사용하여 별도의 해충방제 처리 없이 직수출이 가능합니다.

배송 과정

주문이 확인된 후 생산 주기는 일반적으로 영업일 기준 7~15일 동안 지속됩니다(구성 및 주문 수량에 따라 다름). 장비가 생산 라인에서 꺼낸 후 진공 테스트, 완전 부하 흡착 테스트, 전원 차단 보호 테스트, 음향 및 조명 경보 테스트를 포함한 포괄적인 기능 테스트가 수행되며 테스트를 통과한 후에만 포장 단계에 들어갈 수 있습니다. 포장이 완료된 후 장비는 공장에서 지정된 항구(보통 상하이항 또는 칭다오항)로 운송됩니다. 해상 운송 시간은 목적지에 따라 다릅니다. 동남아시아의 경우 약 7~15일, 유럽의 경우 약 25~35일, 북미의 경우 약 20~30일, 중동의 경우 약 15~25일이 소요됩니다.

배송 서류

각 1325 모델 진공 흡입 호이스트에는 다음 문서가 배송과 함께 제공됩니다. 장비 사용자 설명서(영문), 포장 목록, 제품 품질 인증서, CE 인증(해당되는 경우), 진공 펌프에 대한 원래 공장 보증 카드, 설치 및 시운전 안내서. 모든 문서는 방수 파일 가방에 밀봉되어 나무 상자 내의 눈에 띄는 위치에 보관됩니다.

납품검사

고객이 1325 석션 컵 레이저 로더를 받은 후 배송에 서명하기 전에 다음 검사 단계를 따르는 것이 좋습니다. 외부 포장이 손상되었거나 변형되었거나 물 얼룩이 있는지 확인하십시오. 상자를 연 후 포장 목록에 나와 있는 각 구성 요소의 개수를 세어보세요. 흡착컵이 변형되거나 손상되었는지 확인하세요. 진공 펌프와 전기 제어 상자가 운송 중에 손상되었는지 확인하십시오. 문제가 발견되면 영수증 양식에 기재하고 즉시 공급업체에 연락하십시오.

설치 및 시운전

1325형 진공 흡입 리프팅 기계의 현장 설치에는 기계적 조립, 전기 연결 및 시스템 시운전을 포함하여 일반적으로 4~6시간이 소요됩니다. 장비의 전원 공급 요구 사항은 380VAC ± 15%, 50Hz ± 1Hz, 3상 3선 시스템입니다. 설치 후, 사용하기 전에 전부하 흡착 테스트와 전원 차단 보호 테스트를 수행해야 합니다. 일부 공급업체는 원격 비디오 안내 설치 서비스를 제공하거나 엔지니어를 파견하여 현장에 설치할 수 있습니다(비용은 포함되지 않음).
